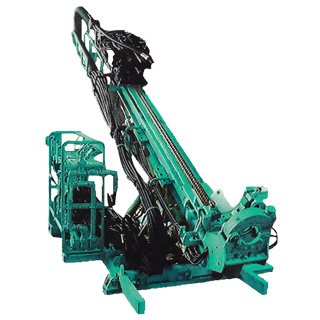

スキッド式アンカードリル TSD-50
仕様
| TSD-50 | ||
| 質量 [kg] | 1700 | |
|---|---|---|
| 全長 [mm] | 4260 | |
| 全幅 [mm] | 1550 | |
| 全高 [mm] | 1365 | |
| 水平穿孔高さ [mm] | 1035 | |
| スライドストローク [mm] | 600 | |
| フィード長 [mm] | 2550 | |
| フィード力 [kN] | 31.85 | |
| フィード速度 [m/min] | 0～30 | |
| 穿孔角度 [度] | +5～-90 | |
| 使用ケーシング [xm] | 1.5 | |
| 搭載ドリル | TAD-50 | |
| 質量 [kg] | 340 | |
| 全長 [mm] (シャンクロッド含む) |
1018 | |
| 全幅 [mm] | 465 | |
| 全高 [mm] | 410 | |
| 打撃 | 油圧 [MPa] | 15 |
| 油量 [L/min] | 70 | |
| 打撃数 [min-1] | 2000 | |
| 回転 | 油圧 [MPa] | 18 |
| 油量 [L/min] | 80 | |
| 回転数 [min-1] (高速 / 低速) |
68 / 34 | |
| 回転トルク [N・m] (高速時 / 低速時) |
2940 / 5880 | |
| シャンクロッドネジ形状 | 70RT | |
| 穿孔径 [mm] | 95～135 | |
| 最大穿孔長 [m] | 40 | |
| 電動パワーユニット | PM-75 | |
| 定格電圧 [V] | 200 | |
| 消費電力 [kW] | 55 | |
| 寸法 [mm] | 1700x1350x1150 | |
| 質量 [kg] | 1200 | |
| エンジンパワーユニット | PE-80 | |
| エンジン [kW/min-1] | 64.6/1800 | |
| 寸法 [mm] | 2150x1000x1474 | |
| 質量 [kg] | 1860 | |
